  1. 2019.07.26 에어컨 냉각수 수위 경보기

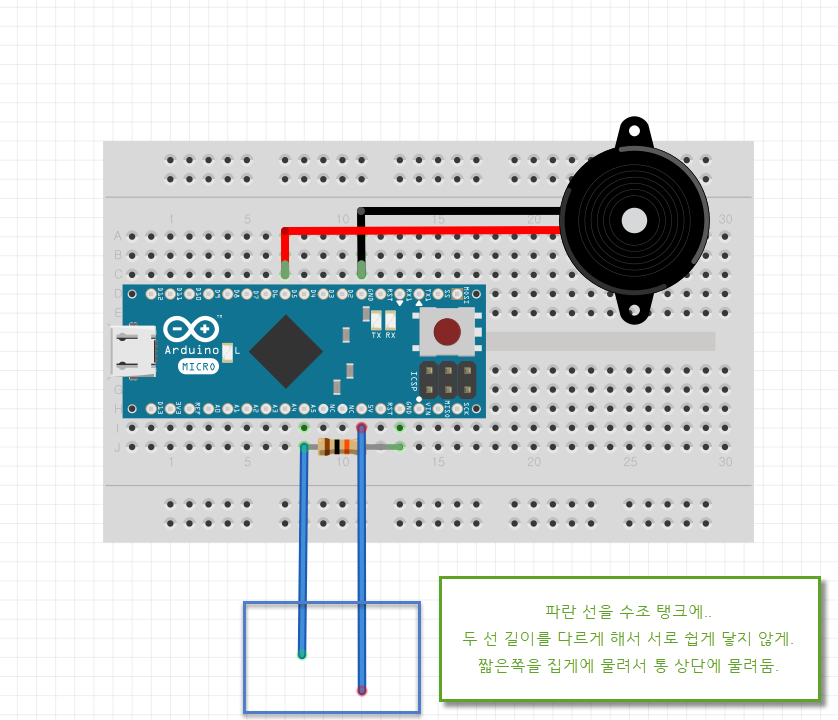

옆방 연구실에 스탠드형 에어컨이 설치되어있는데 냉각수 배수구가 없어서 수조에 받아서 물이 차면 버리면서 쓰는 중.



하지만 적절한 시기를 놓쳐서 맨날 넘친다고...



안타까워하면서 간단한 장치를 만들어주었다.



이거에 굳이 아두이노를 쓴 걸 전기공학 하는 사람이 알았다가는 뒤통수를 맞을꺼 같지만 트렌지스터로 회로 설계하기에는 귀찮았기에.



Analog input 받아다가 물 안에서 합선되고 5초 뒤에도 합선되어 있으면 경보가 울리는 방식이다.



처음 테스트 환경에서는 물 안에서 합선이 되면 0.3V가 잡히길래 200mV를 기준으로 잡고 이걸 넘으면 합선으로 봤는데



실제 환경에서 작동을 안하더라.



냉각수라고 온도가 낮으면 더 전도가 잘 되어야 하는거 아닌가?



아니면 테스트 환경은 머그컵이라 두 도선간의 거리가 짧아서 그랬나.



여튼 15mV로 기준을 잡았더니 이젠 너무 자주 울린다. RF noise가 껴서 그런듯.



5초동안 합선되게 잡았더니 문제가 없더라.



20분 정도 걸린 프로젝트라 굳이 올려도 아무도 쓸 사람이 없을듯 하지만 그냥 버리긴 아깝기에 코드와 스케메틱을 올려둔다.





boolean sensorOn;
void setup() {
  pinMode(5,OUTPUT);
  pinMode(LED_BUILTIN,OUTPUT);
  sensorOn = false;
}

void loop() {
  if(analogRead(5) > 15){ // short detected
    digitalWrite(LED_BUILTIN,HIGH);
    if(sensorOn){ // short detected and this was sustained for 5 sec
      // alert
      tone(5,800,1000);
      delay(3000);
      tone(5,800, 1000);
      delay(3000);
      sensorOn = false; // reset
    }
    else { // short detected but this was the first detection
      sensorOn = true; // toggle on
      delay(5000); // wait 5 sec and check the sensor state again
    }
  }
  else { // reset toggle
    sensorOn = false;
    digitalWrite(LED_BUILTIN,LOW);
  }
  delay(500);
}
